Profil aluminium en U de 40.1 x 30.5 x 40.1 mm série Super Profix 2430

Profil aluminium en U hauteur 40.1 mm série Super Profix 2430, base largeur 30.5 mm. Dimension intérieur du profil 24.5 mm. Longueur 3000 mm. Profil disponible en finition anodisé argent mat, poli brillant, brut, noir mat et aspect inox brossé. Profil en aluminium, donc facilement recoupable, idéal pour l'installation d'une cloison de séparation en verre.

Le profil en U de la série Super Profix 2430 en aluminium extrudé avec bords arrondis avec rainure interne à l'axe du profil pour un perçage plus facile lors de la pose (rainures internes sur les ailes pour le maintient du joint en silicone translucide).

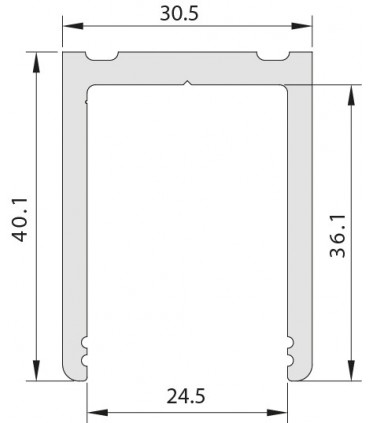

Dimensions profil Super Profix 2430 : Longueur 3000 mm - Largeur du profil 30.5 mm - Hauteur de 40.1 mm.

Pour verre épaisseur 16.76, 17.52, 20.76 ou 21.52 mm, utiliser en fonction de l'épaisseur du verre le joint silicone translucide référence UP adéquate. Le montage du joint silicone entre le profil et le verre permet le centrage et le maintien de celui-ci.

Pour un verre d'épaisseur 16.76 et 17.52 mm utiliser le joint silicone réf.UP4.

Pour un verre d'épaisseur 20.76 et 21.52 mm utiliser le joint silicone réf.UP2.

Charges et contraintes simulées :
Matériau : Alliage d'aluminium 6060 T6
Contrainte maximale à la limite d'élasticité 165N/mm2
Contrainte maximale à la rupture 205N/mm2

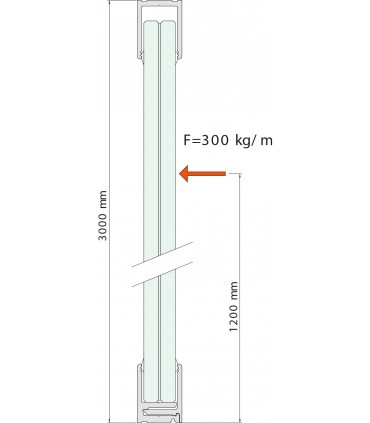

Selon schéma de charge à 1200 mm du sol et pour une distance en hauteur de 3 mètres F= 300 kg/m.
