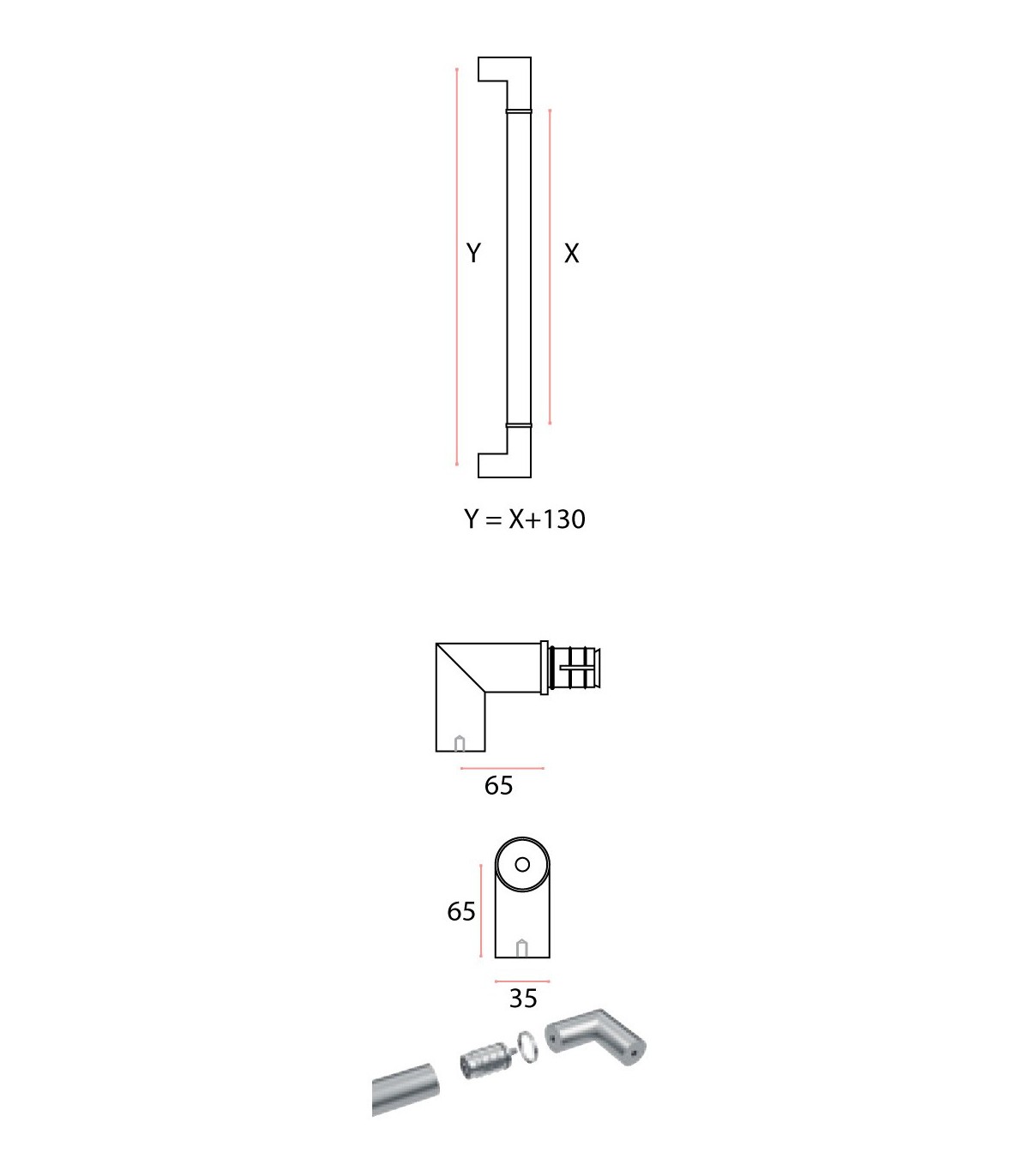

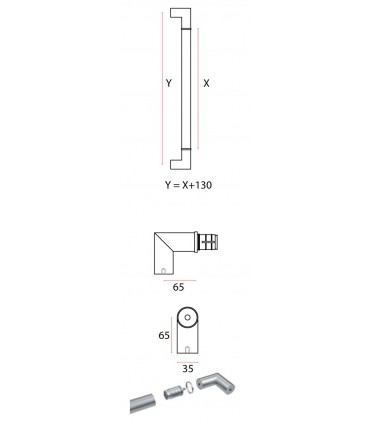

Le système de poignée modulaire Easy round angulaire 90° vous permet de déterminer nous-mêmes, sur place, à l’aide d’outils adéquats et de nos tubes et supports, les cotes des barres et systèmes de poignées, de les fabriquer et de les poser jusqu’à une cote X (hauteur) de 1500 mm. La longueur du tube et les cotes X et Y sont des notions importantes à connaître pour la fabrication, le montage et la commande. La cote Y (entraxe de fixation) définit la distance entre le centre du trou de vissage de l’une des pattes et le centre du trou de vissage de l’autre patte (entraxe de fixation). La Longueur du tube est déterminée par la cote X avec plus ou moins de différences liée au diamètre du trou sur la porte.

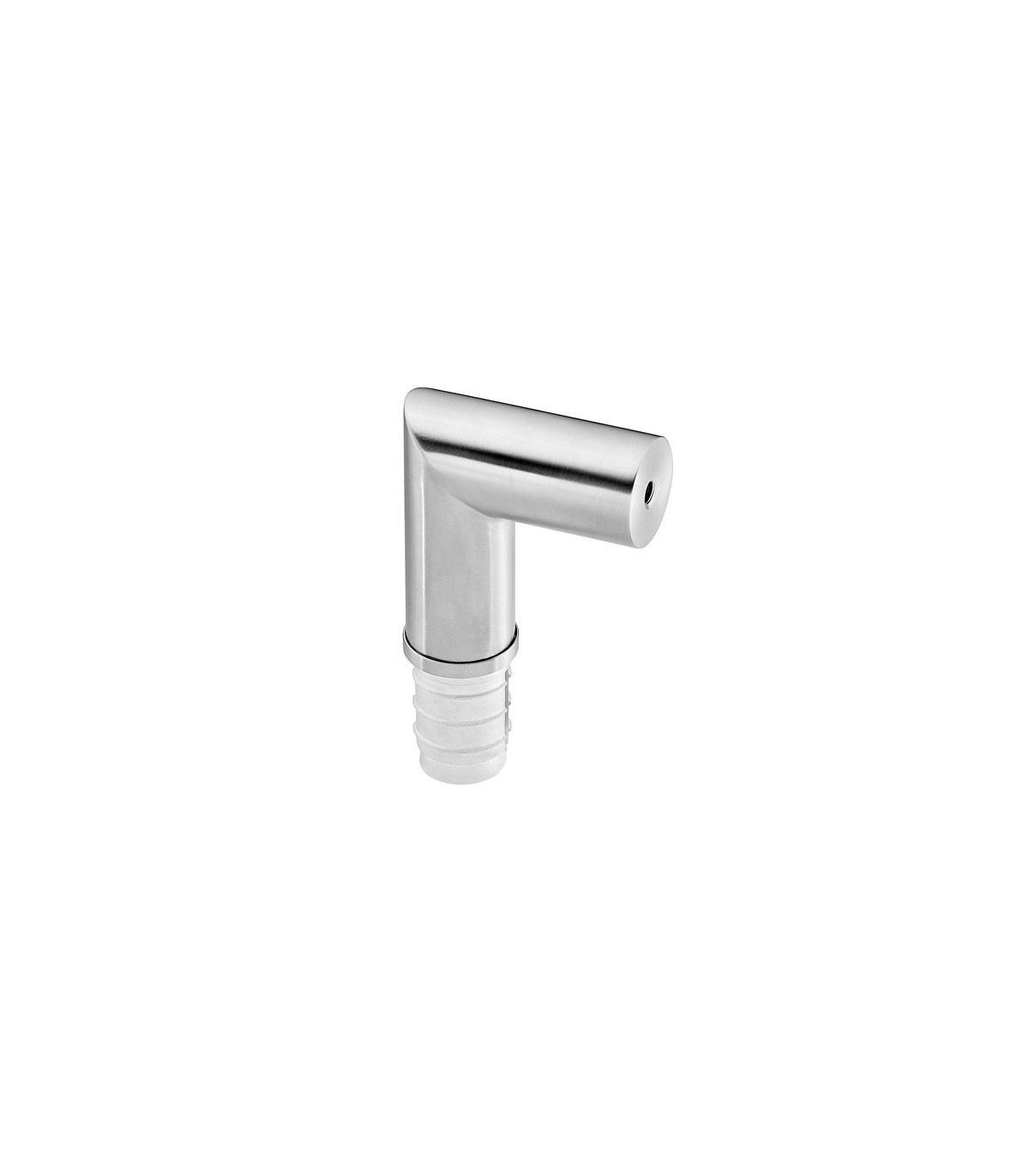

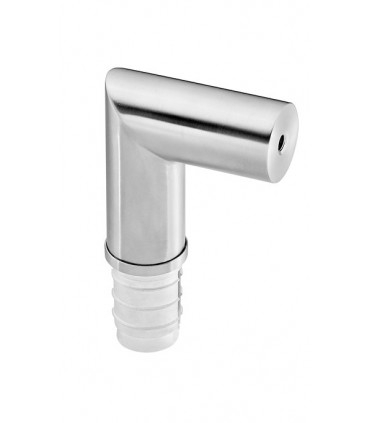

Lot de deux supports droit, angulaire coudée de 90° vers l’intérieur, convenant à un tube de diamètre 35 mm, épaisseur 1,5 mm. Support en acier inoxydable AISI 304 EN 1.4301 finition brossée, avec manchon en aluminium.
Pour une cote Y supérieure à 1500 mm, nous vous recommandons d’ajouter le support intermédiaire (IN07704)
